안녕하세요~

^^

날이만 날마다 블로그 올리는

출장수리업체

상명토탈ENG 입니다.

오늘도

여느때와 같이

스메그컨벡션오븐 관련 내용을

블로그 올려 보려구 합니다.

이제는

스메그컨벡션오븐 ALFA43K

구형이 오븐이 되었네요.

오븐 증상은

오븐을 사용하려고 온도조절스위치(노브)

를 돌리면 전원이 들어왔다 나갔다

하는 문제인데요

거의 백이면 온도조절단자스위칭

역활을 해주는 부품입니다.

어느 한부분이 녹아내려 접촉 단자부분이

재역활을 못하여 일어나는

문제거나 아얘 한 부분만 타버리는

경우 그 밖의 이물질로 부식이 되거나

끼어 있어 접촉이 안되는 상태가

되어 이런 증상이 나타납니다.

사진속 오븐이 위 내용대로

접촉 불량이 나서 정상작동이 안되는

상태입니다.

유리문을 일단 떼고

오븐을 옆으로 눕혀

아래 커버를 열어 안쪽의 부품 연결상태

확인을 합니다.

그러면

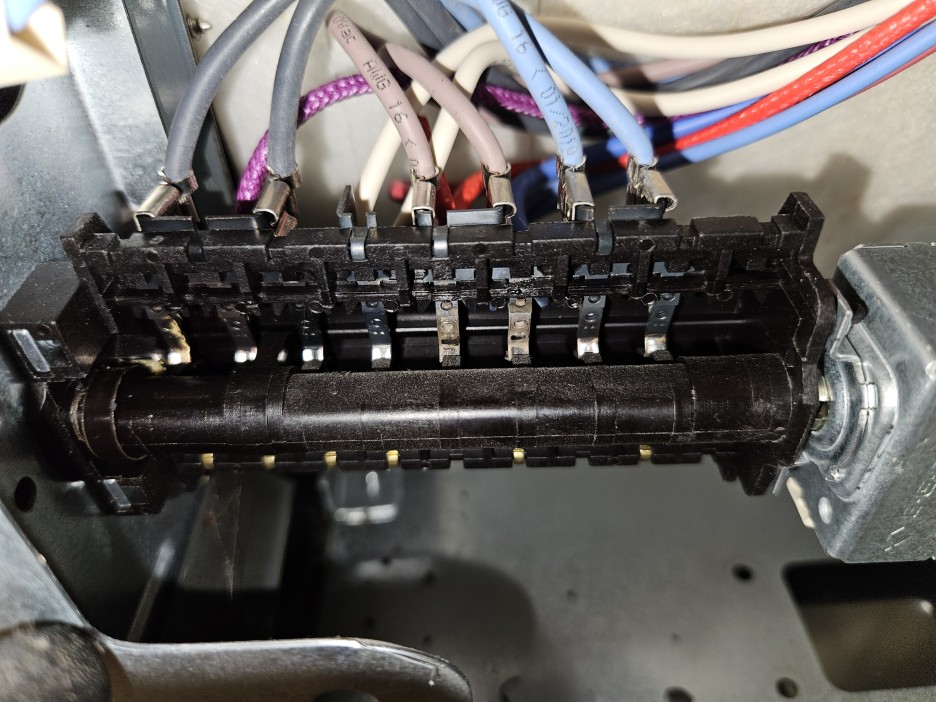

위의 사진과 같이 부품이 보이는데

좌측이 온도조절단자스위치이고

우측에 은색으로 보이는게 온도조절센서기

입니다.

검정색으로 된 부품이 소손되어 정상작동이

안되어 새로 부품을 교체합니다.

교체 하기전 모습과

새 온도조절단자스위치 입니다.

교체후 모습입니다.

새로 교체를 하게 되면 연결잭들을

꼭! 해주어야 하는 작업을 하고 나서

연결잭들을 끼워 줘야 합니다.

그리고

교체후 재조립을 하고 나서

전원 코드를 꼽고 작동을

시켜 사용자 분에게 작동하는

것을 보여 드립니다.

역시 교체후 전혀 문제 없이

정상 작동 합니다.

오늘도

블로그 방문 하여 주셔서

감사합니다.

출장수리.지방출장수리

카페장비,베이커리장비,주방장비

그 외 장비도 가능

부품이 공급 가능하면

기타 장비도 수리 가능

문의는

H.P

010 - 8727 - 1542

안녕하세요~

상명토탈ENG입니다.

연휴기간 동안 계속 해서

비가 내리네요..

이번 여름은 얼마나 더울려고

그러는지 비가 벌써부터 계속

하여 내리고 있으니

걱정부터 앞섭니다.

오늘은

에카컨벡션오븐

EKF 1064 EUD 모델

온도조절해주는 스위치가

오븐 안쪽으로 밀려나 떨어져

온도조절을 할수가 없는

상태입니다.

위 사진속 오븐 입니다.

좌측 컨트럴 조작버튼 쪽에 보시면

중간에 스위치가 회전시켜 온도조절을

하는 타입에 오븐인데요

이 조절기가 뒤쪽으로 밀려나 떨어질

상태입니다.

바로 위 사진속에 보시는 것 같이

뒤로 빠질려고 하는 상태입니다.

일단 앞쪽 컨트럴 조작패널쪽 을

수리를 하기위해서는

옆 커버를 열고 작업을 할수 있도록

연결된 케이블을 분리하고

앞쪽 커버안에 설치되어 있는

조작패널 PCB를 분리하여

줍니다.

스텐레스 커버에 거치되어 있는

조작패널 PCB 이걸 분리하여 줍니다.

그리고

떨어지려고 한 온도조절 스위치

상태입니다.

지금 상태를 보니 다행히도

PCB기판은 뿌러진곳은 없고

스위치 납품이 뿌러지고 떨어져 나갔습니다.

고정을 시켜주는 너트가 풀어져 있어

스위치를 조작하면서 뿌러져 버린

것 같습니다.

스위치가 있던 자리입니다.

이곳에 다시 스위치를 연결하여

납땜처리하고

떨어져 있던 너트를 고정시켜

마무리 합니다.

나머지 2개의 스위치도

헐겁게 풀어져 있어 꽉 조이고

2차 납땜 처리하고

마무리 조립하여 완료

다행이도 다른 문제는 없어

스위치 처리로 수리가

완성 되었습니다.
