Venix 스팀 컨벡션오븐 모터고장...



안녕하세요~~



상명토탈ENG 입니다.



오늘은

VENIX 스팀 컨벡션오븐

전원이 안들어 오는 문제로

출장점검

과부하장치 Off 되어

복귀 시켰으나

전원은 들어와도 모터가

회전이 안되어

과부하장치가 Off된 이유는

모터회전이 안되고

히터 과열 및 부하로

떨어지는 문제 여서

모터를 분리 하고

코일 및 베어링 교체하여

오븐 수리한 내용입니다.

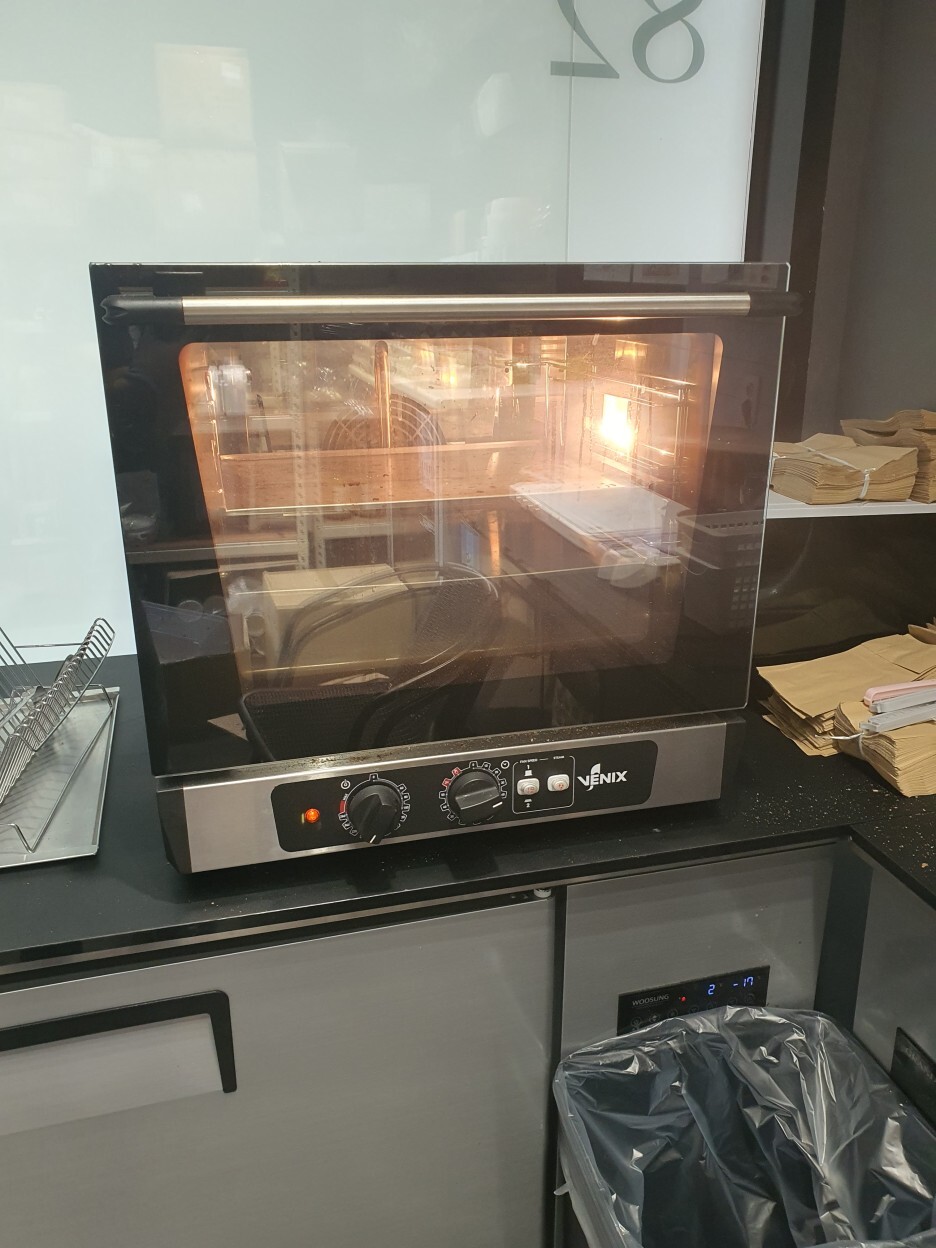

수리하기전 Venix 컨벡션오븐 입니다.

일단 작업을 하기 위해서

문짝을 분리부터 하고 가볍게

시작합니다.

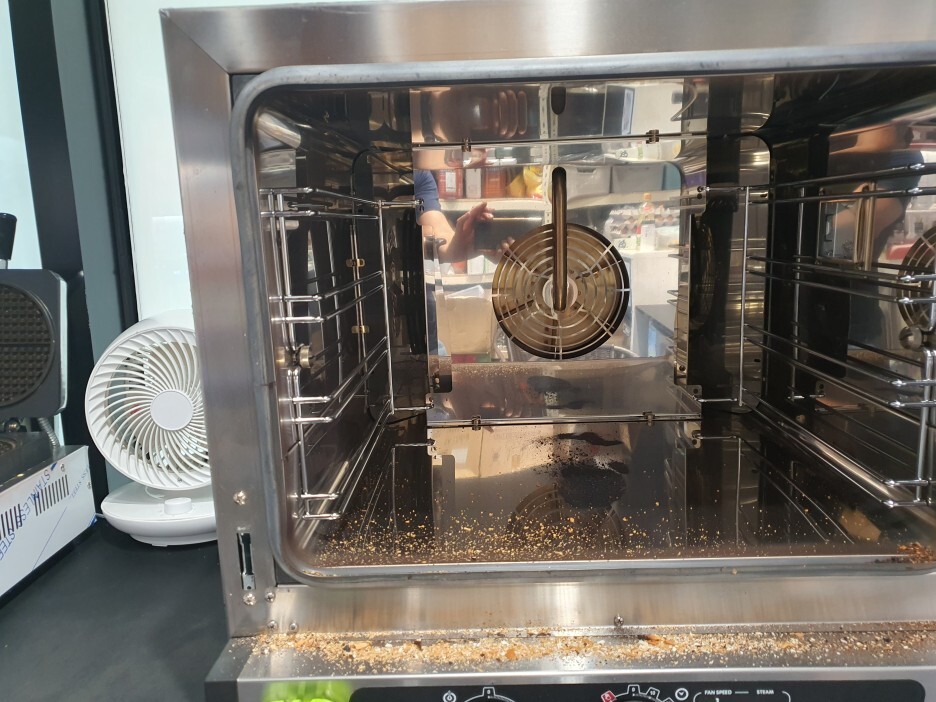

문짝을 떼어낸 상태입니다.

모터가 회전이 안되니

안쪽에 렉도 분리하고

커버두 분리합니다.

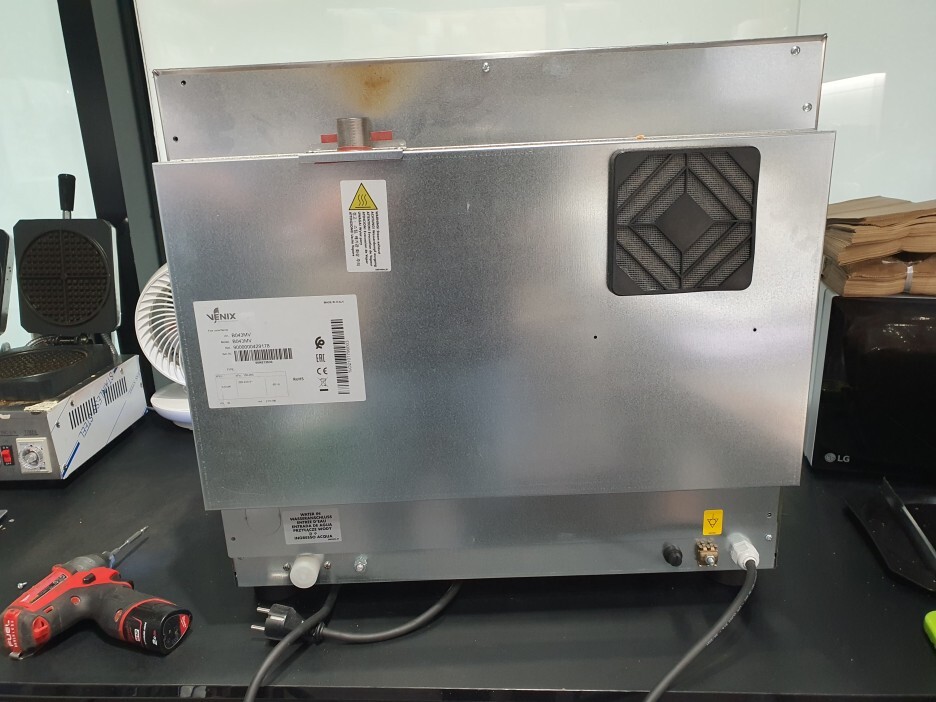

이번에는 뒤쪽의 모습입니다.

배기구가 보이고

열을 빼기 위한 휀모터도 달여 있네요..

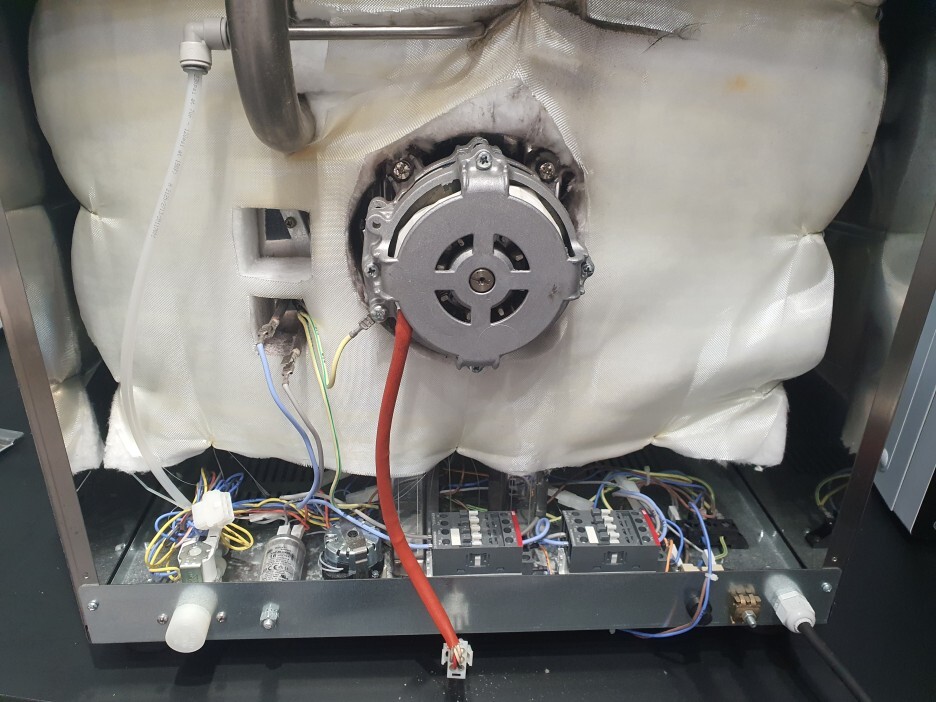

뒤쪽의 커버를 열고 난 후

내부 모습입니다.

여러 부품들이 보이고

모터를 강제로 손으로 돌려 봐도

빡빡하게 굳어 있습니다.

이럴경우는 거의 베어링이

나가고 코일도 검게 탄 흔적도

보입니다.

사용자분께서 사용중에 타는 냄새도

났다고 하시네요...





먼저 오븐 안쪽 휀날개를 분리하고

난후 다시 뒤쪽 모터 연결된

부분으로 가서 나머지

풀어 분리합니다.

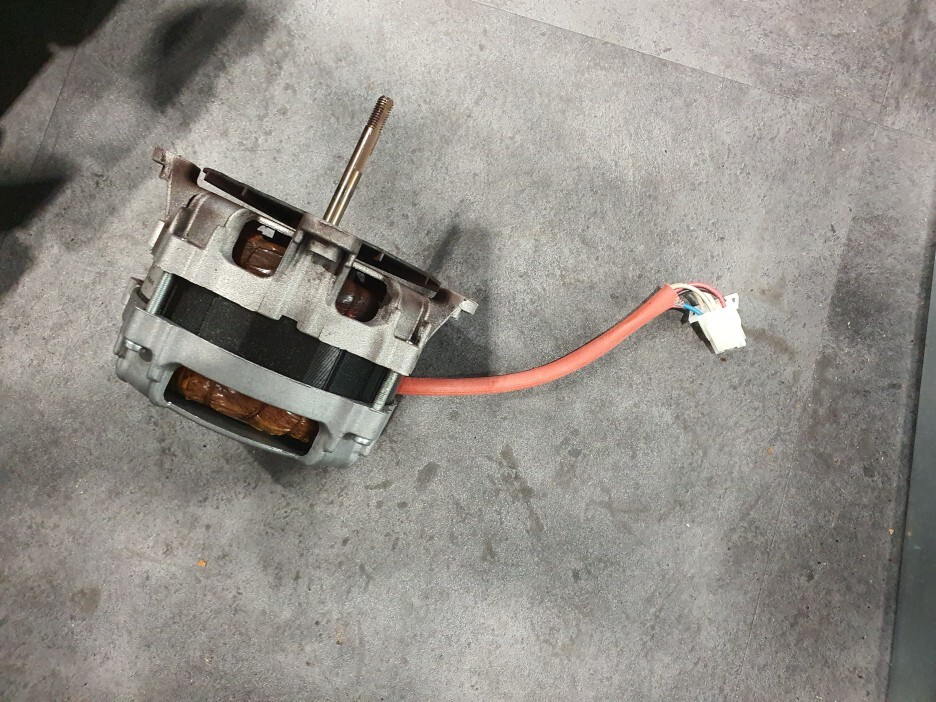

분리한 모터입니다.

코일상태도 안좋고 녹이 슬어 쇠가루가

잔뜩 문어 있습니다.

소음이 심했을텐데 어떻게

저 정도까지 되었을까..

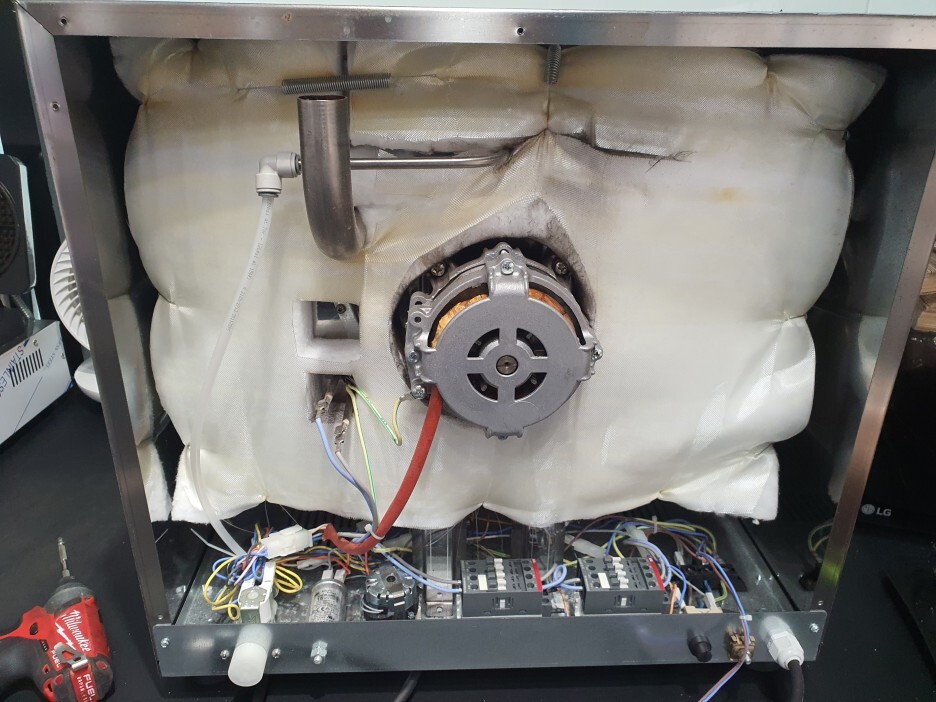

모터 코일 새로 감고 베어링 새로

교체하여 제자리로 체결하여

조립한 상태입니다.

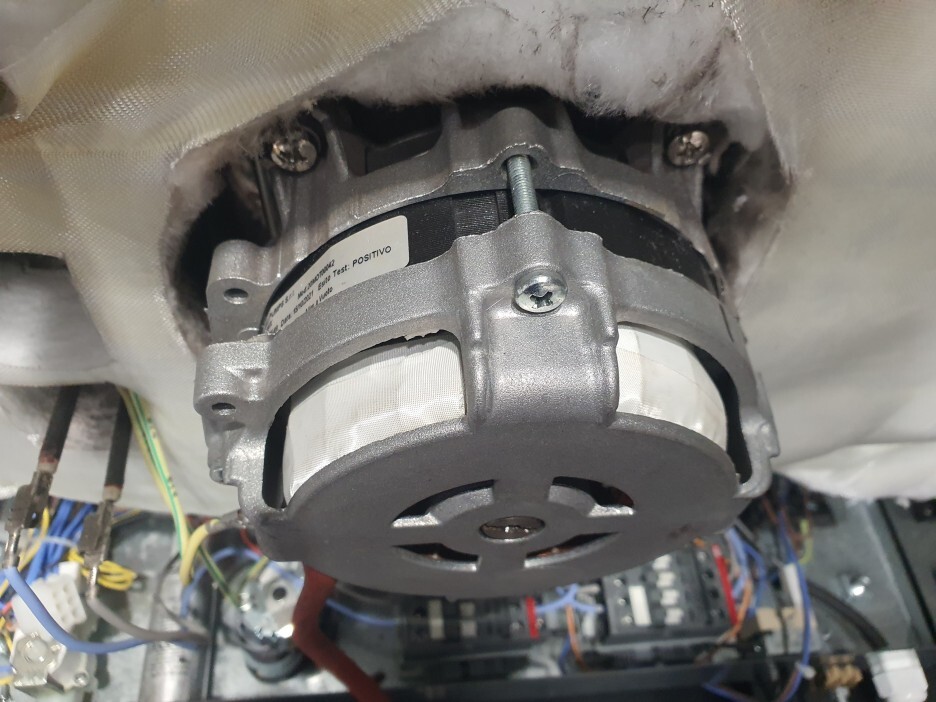

녹슨 상태의 모터였던

모터가

새로코일감고 새로운 모습으로

연결처리한 상태입니다.





수리후 재조립하여 테스트 하는중...

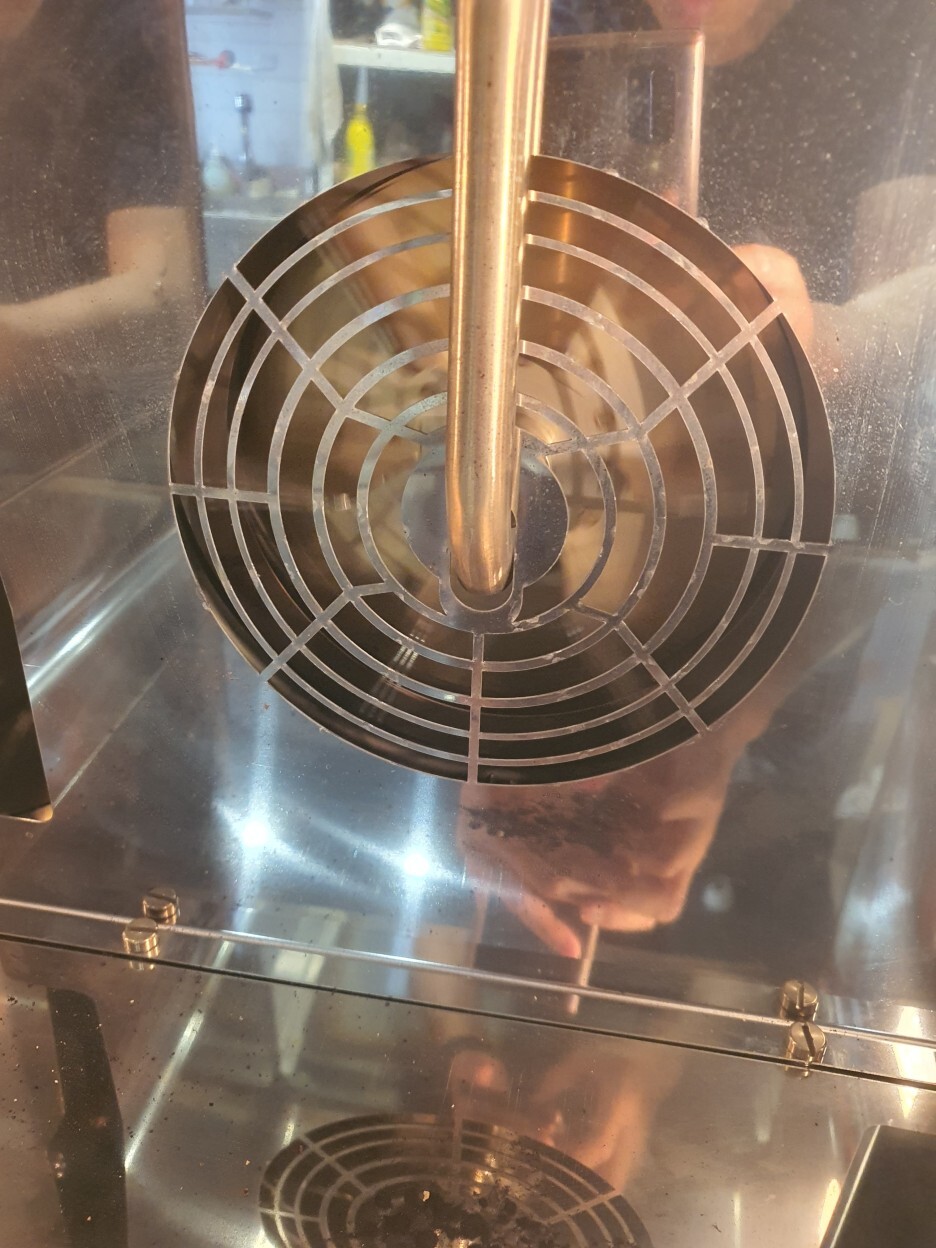

사진에 돌아가는 걸 찍은

모터 회전 사진입니다.

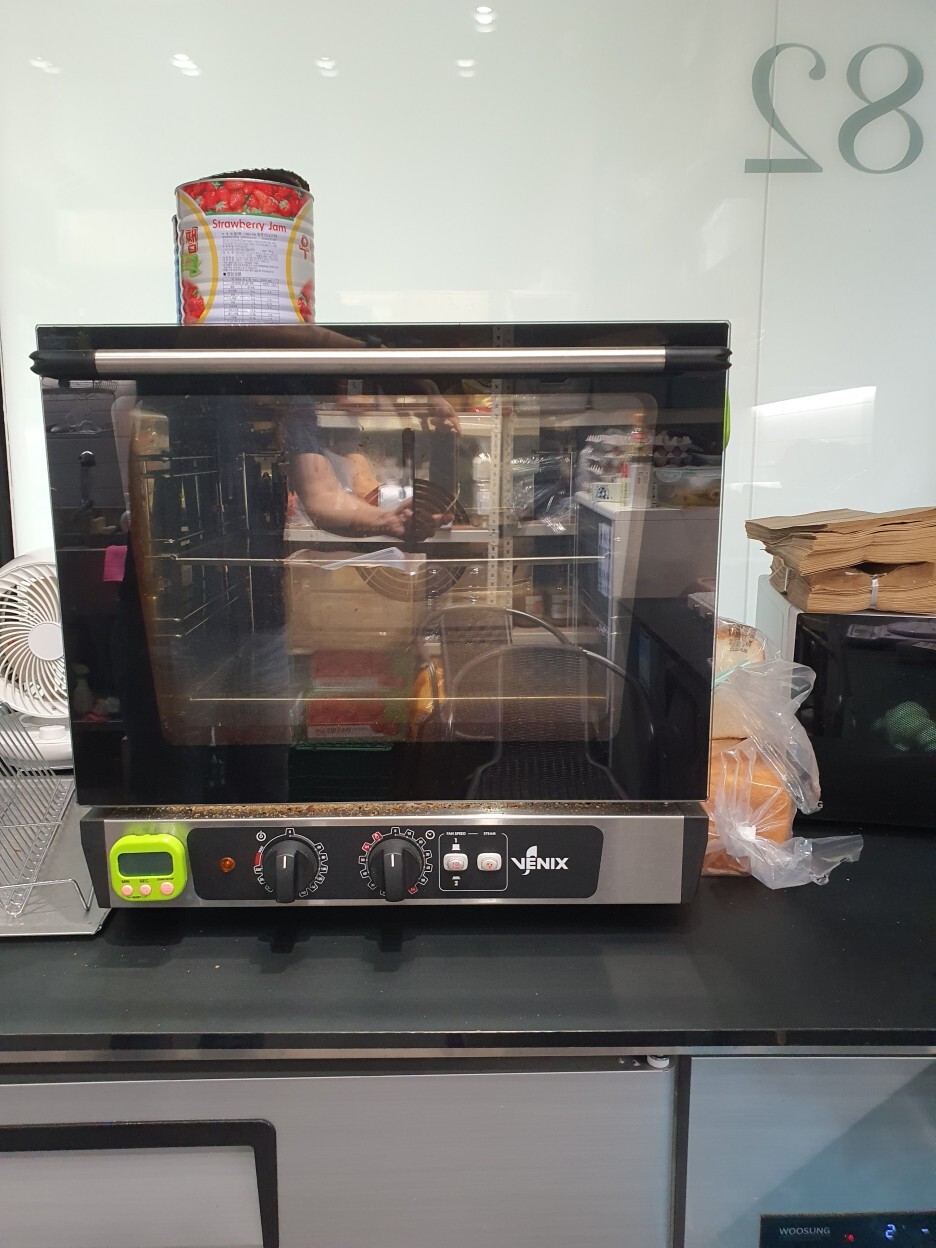

작동이 아주 잘되고 있는

Venix 컨벡션 스팀 오븐입니다.

온도도 잘올라가고

잘돌아가고 조용 하네요

^^

오늘도

잘 처리되어 좋습니다.



감사합니다.
